Android 颜色空间

发表于 | 分类于 ， |

1. Camera Driver中帧格式

Camera硬件设备通过V4L2Driver向上层传输帧数据，不同的Camera设备可提供的帧数据格式（图像格式）也略有不同。

v4l2_fourcc支持的格式：/linux/vidiodev2.h定义

  1. logitech C922网络摄像头

    • format:YUV 4:2:2 (YUYV) value:1448695129(YUYV)V4L2_PIX_FMT_YUYV
    • format:MJPEG value:1196444237(MJPG)V4L2_PIX_FMT_MJPEG

  2. logitech C920网络摄像头

    • format：

  1. HDMI rx输入源

    • format:Y/CbCr 4:2:2 value:909203022(NV16)V4L2_PIX_FMT_NV16
    • format:YUV 4:2:0 (NV12) value:842094158(NV12)V4L2_PIX_FMT_NV12
    • format:YUV 4:2:0 (NV21) value:825382478(NV21)V4L2_PIX_FMT_NV21
    • format:RGBA value:876758866(RGB4)V4L2_PIX_FMT_RGB32
    • format:ARGB value:875708738(BA24)

2. 颜色空间的介绍

2.1.RGB 概念

RGB即光的三原色（Red,Green,Blue）。物理上，我们所看到的光可以由这三种颜色按照一定的比例混合得到。

在RGB模型中，可以通过控制这三种颜色的亮度来实现不同比例的混合，RGB的亮度值可以形成一个空间坐标系，空间坐标系中的每一个点都代表模型中的一种颜色。在RGB的颜色空间中，当所有基色的亮度为0时，显示为黑色；当三种基色都达到最大时，表现为白色。在连接黑色和白色的连线上，是亮度等亮的三基色混合而成的灰色，该线称为灰色线。

应用于显示器等发光体的显示。

拓展：

  • 光的三基色模型（红，绿，蓝），属于加色模型。
  • 颜料的三原色（红，黄，蓝），属于减色模型，它们是光三原色的补色，可以吸收对应的光线。

2.2.YUV 概念

YUV概念，YUV是被欧洲电视系统所采用的一种颜色编码方式。其中，Y代表亮度，即图像的灰度值；UV代表色差（色度），U(B-Y)和V(R-Y)是构成彩色的两个分量。

YUV出现的主要原因，用于优化彩色视频信号的传输，使其向后兼容老式黑白电视。

人眼对明视度的改变比对色彩的改变要敏感很多，所以Y分量比UV分量更重要，所以可以适当的抛弃U和V分量来达到压缩的目的，即部分取样。

2.3.YUV与YCbCr的关系

YCbCr颜色空间是由YUV颜色空间派生出的一种颜色空间。

YCbCr是在世界数字组织视频标准研制过程中产生。其中，Y指亮度分量，Cr红色色度分量，Cb蓝色色度分量。YUV家族中，YCbCr在计算机系统中应用最多，JPEG，MPEG均采用此格式。一般人讲的YUV大多指YCbCR。

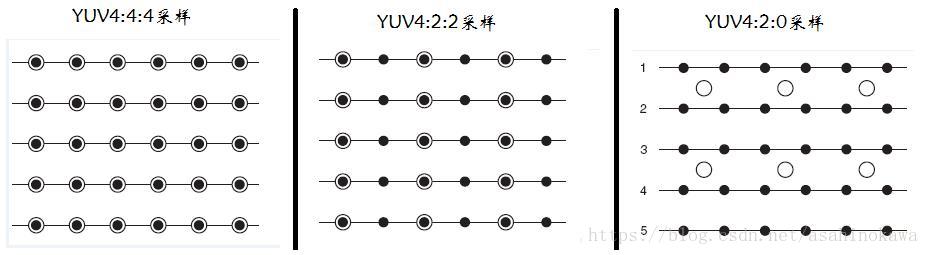

2.4.YUV采样与存储格式

YUV的主要的采样格式：

YCbCr 4:2:0 YCbCr 4:2:2 YCbCr 4:1:1 YCbCr 4:4:4

假定四个像素：[Y0 U0 V0] [Y1 U1 V1] [Y2 U2 V2] [Y3 U3 V3]

(1) YUV 4:4:4,无压缩采样，YUV三个信道的抽样率相同。每个分量占用8bit，水平方向上每个像素占用3个字节。

抽样后存放的码流：Y0 U0 V0 Y1 U1 V1 Y2 U2 V2 Y3 U3 V3

(2) YUV 4:2:2,压缩率33.3%，每个色度分量的抽样是亮度分量的一半，水平方向上每两个像素占用4个字节。

抽样后存放的码流：Y0 U0 Y1 V1 Y2 U2 Y3 V3

还原后：[Y0 U0 V1] [Y1 U0 V1] [Y2 U2 V3] [Y3 U2 V3]

(3) YUV 4:1:1,压缩率50%，在水平上对色度分量进行4：1抽样。水平方向上每四个像素占用6个字节。

抽样后存放的码流：Y0 U0 Y1 Y2 V2 Y3

还原后：[Y0 U0 V2] [Y1 U0 V2] [Y2 U0 V2] [Y3 U0 V2]

(4) YUV 4:2：0,压缩率50%，即在水平上对色度进行2：1抽样，竖直方向对色度也进行2：1抽样。

假定八个像素：[Y0 U0 V0] [Y1 U1 V1] [Y2 U2 V2] [Y3 U3 V3]|[Y5 U5 V5] [Y6 U6 V6] [Y7 U7 V7] [Y8 U8 V8]

抽样后存放的码流：Y0 U0 Y1 Y2 U2 Y3 | Y5 V5 Y6 Y7 V7 Y8

还原后：[Y0 U0 V5] [Y1 U0 V5] [Y2 U2 V7] [Y3 U2 V7]|[Y5 U0 V5] [Y6 U0 V5] [Y7U2 V7] [Y8 U2 V7]

YUV的存储格式：

通常有两大类，即打包格式、平面格式和半平面格式。

（1）打包格式（packed format），将YUV分量放在同一个数组中，和RGB的存放方式相同。

（2）平面格式(planar format)，YUV分量都是以独立的平面组织，YUV分开存储，每个分量各占一个地方，其中UV占Y的一半。该格式中，每一个像素占12bits,平面格式有：I420（YUV420P,U前V后）、YV12（YUV420P,V前U后）等。

YV12，YU12格式（属于YUV420P）

（3）半平面格式（semi-planar format），Y单独占一块地方，UV合占一块地方，依据UV的顺序，又分为NV12（YUV420SP,U前V后）和NV21（YUV420SP,V前U后）。

NV12、NV21（属于YUV420SP）

2.5.YUV、YCrCb与RGB的转换公式

2.5.1.YUV到RGB的转换
  • Y = 0.299R + 0.587G+ 0.114B
  • U = -0.147R -0.289G + 0.436B
  • V = 0.615R - 0.515G- 0.100B
  • R = Y + 1.14V
  • G = Y - 0.39U - 0.58V
  • B = Y + 2.03U
2.5.2.YUV420P到YUV420SP的转换

3.帧数据存储的内存对齐概念

内存对齐，现在计算机的CPU都是32位或64位的CPU，他们一次最小读取4到8个字节，如果少于这些，反而要做一些额外的工作，花费更长的时间，于是内存对齐就变得很有必要（使用空间来换取时间），将结构体的长度设为4、8的倍数。

图像数据存储的16位对齐，其实是针对I420和YV12这种YUV420P格式来说的。

CPU或GPU在处理图像数据的过程中，需要从内存中获取或存储图像数据，如果以像素（3byte）为单位,则效率很低下，所以通常是以stride为最小单位（按行操作）。

stride步距（跨距），内存中每行像素所占的空间，这是一个大于等于图像宽度的内存对齐长度。一般来说步距等于图像的宽度，但是为了实现内存对齐，stride值有时候并不等于image width。

4.Android系统中使用的色彩空间

YUV 420P即（I420），YUV三种分量分别存储，stride方式，16位对齐。

PixelFormat for graphics buffers 定义头文件
